PTS - Eidos

Prestazioni. Tecnologia. Sicurezza.

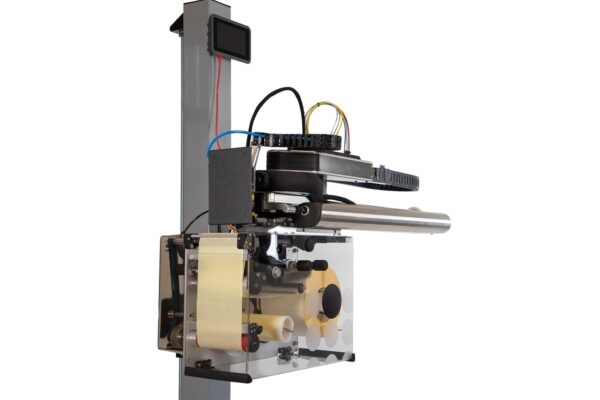

La nuova PTS è la sesta generazione di sistemi Print & Apply sviluppata da EIDOS. Nasce per rispondere alla crescente esigenza di flessibilità, affidabilità e velocità nella stampa e applicazione di etichette in ambienti produttivi moderni.

Derivata dai concetti vincenti della tecnologia TTO per packaging flessibile, ma completamente ripensata per il Print & Apply, PTS unisce ergonomia, modularità e prestazioni elevate in un’unica macchina compatta e intelligente.

Più di una macchina: è una piattaforma progettata per il futuro.

Richiedi Informazioni Guarda keynote

Massima Facilità di Funzionamento

La nuova PTS combina tecnologie innovative per offrire la massima facilità di utilizzo, manutenzione e configurazione. Ogni componente è stato progettato per garantire prestazioni superiori e massima affidabilità.

QuickHead X-Changer

La struttura modulare accoglie testine da 4″, 5″ o 6″ (107/128/160mm) intercambiabili in pochi secondi, senza sostituire l’intero sistema. Massima flessibilità operativa.

Cambio testina senza attrezzi e in pochi secondi
Fissaggio magnetico con sicurezza meccanica
Facilità di accesso per sostituzioni, manutenzione e pulizia
Compatibilità con testine da 4″, 5″ e 6 pollici
Riduzione drastica dei tempi di setup

Smart X-Motor

Il servo motore sostituisce completamente l’aria compressa: meno complessità, meno manutenzione. Una rivoluzione nella tecnologia Print & Apply che garantisce prestazioni ottimali e controllo preciso.

Movimentazione controllata della testina di stampa
Prestazioni di stampa ottimali
Supporta un sistema avanzato di risparmio nastro, tra i più efficienti sul mercato
Controllo preciso della posizione della testina di stampa
Eliminazione completa della dipendenza dall’aria compressa

QuickTronic X-Changer

L’elettronica plug & play è integrata nello chassis ma sostituibile in modo indipendente. Funzione hot-swap per interventi senza fermare la linea produttiva.

Funzione hot-swap: sostituzione senza fermare la linea
Elettronica modulare e sostituibile indipendentemente
Ampie possibilità di comunicazione: Ethernet, Wi-Fi, I/O digitali, CAN Bus
Nessuna barriera tecnologica: personalizzazione completa
Manutenzione predittiva integrata

Accesso Intelligente

La PTS può essere controllata a distanza tramite un web browser da PC, cellulare o da Display HMI opzionale. Operazioni facilitate di diagnosi, configurazione e manutenzione.

Controllo remoto via web browser
HMI capacitivo a colori da 7″ PoE con fissaggio magnetico
PC con browser come alternativa
Multilingua: IT, EN, DE, ES, FR, CS, HU, KO, NL, PL, RU, ZH, AR
Icone intuitive per parametri e selezione funzioni

Design Intelligente ed Elegante

Grazie al suo design ottimizzato e allo chassis modulare, PTS è più compatta di qualsiasi macchina comparabile: è più larga di soli 18mm rispetto alla versione da 4 pollici della Printess, ma ben 37mm più stretta della versione da 6 pollici.

Chassis modulare ultra-compatto
Dimensioni ottimizzate per ogni linea produttiva
Compatibile con PRINTESS 4 e PRINTESS 6
Coperchio anteriore con cerniere a frizione regolabili

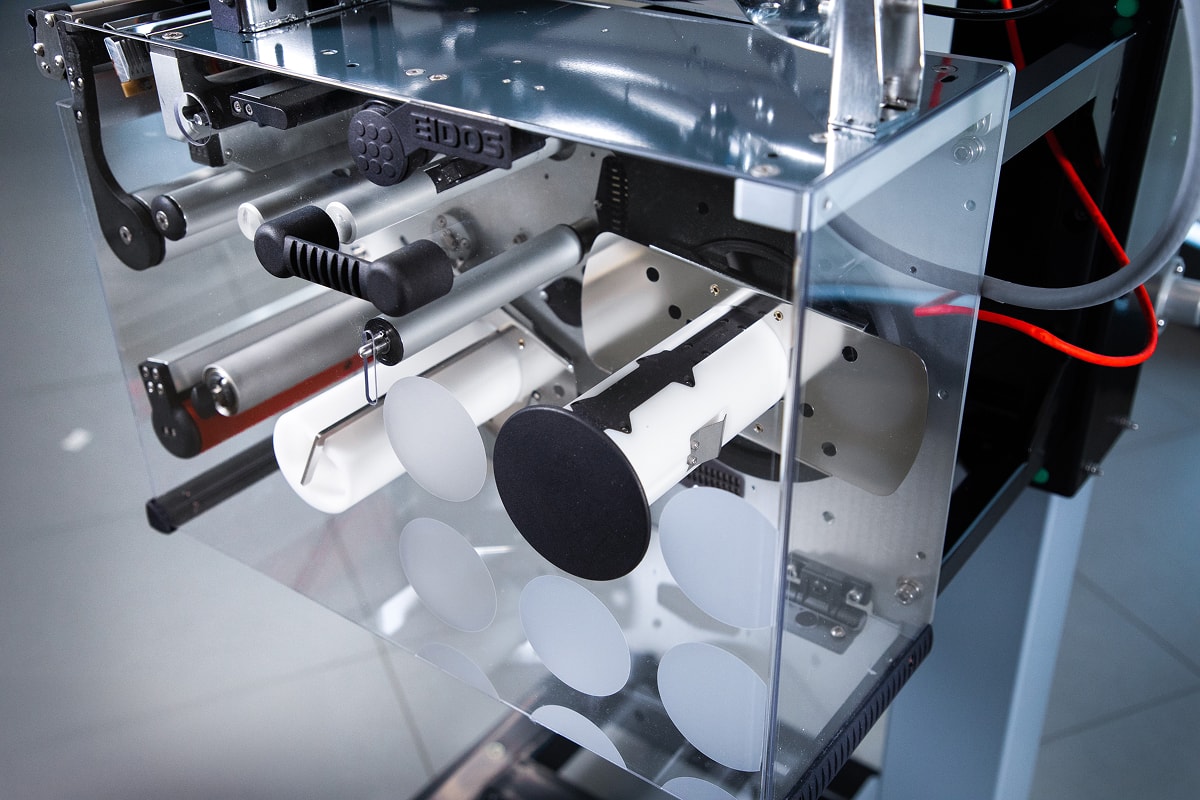

Coperchio posteriore trasparente per visione completa

Prestazioni di Stampa Superiori

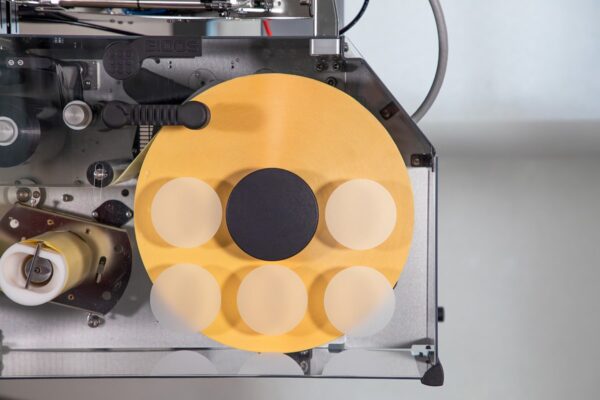

Unità di stampa autonoma con alimentatore e HMI opzionali. Integrazione perfetta in confezionatrici e linee esistenti. Rotoli di foil fino a 1.200m per autonomia di stampa estesa.

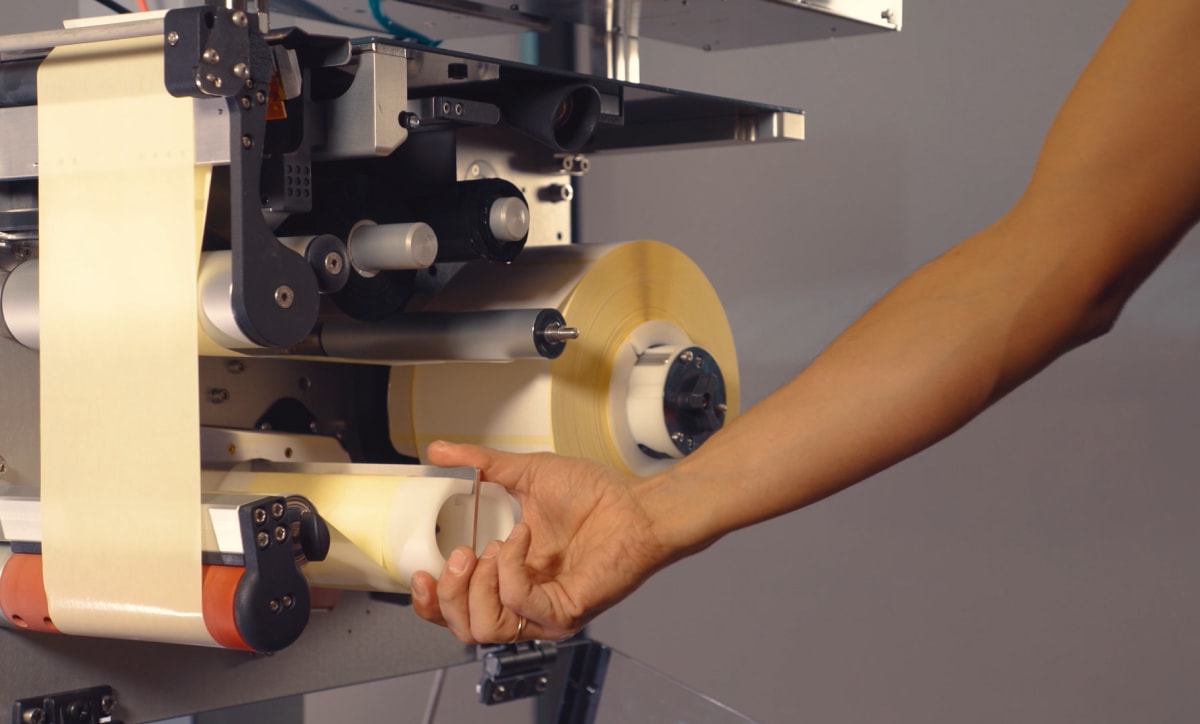

Rotoli di foil fino a 1.200m per autonomia estesa
Etichette fino a 250mm di diametro
Espandibile a 350mm con modulo high-capacity
Non necessita di aria compressa: completamente elettrica
Pressione testina auto-rilevata tramite calibrazione software

Vuoi maggiori informazioni?

Scopri di più

Velocità di Stampa Massima

La velocità massima di stampa raggiungibile dipende dal materiale dell’etichetta, dal nastro in uso e dalla larghezza della testina di stampa.

Importante: Le prestazioni sono garantite solamente con utilizzo di consumabili EIDOS.

Materiale Etichetta	TPH 4″ 107mm Max (mm/s)	TPH 5″ 128mm Max (mm/s)	TPH 6″ 160mm Max (mm/s)
Carta Vellum	500	450	400
Carta Patinata	600	550	500
Plastica Bianca e Trasparente (PP, PE, PET)	1000	850	700

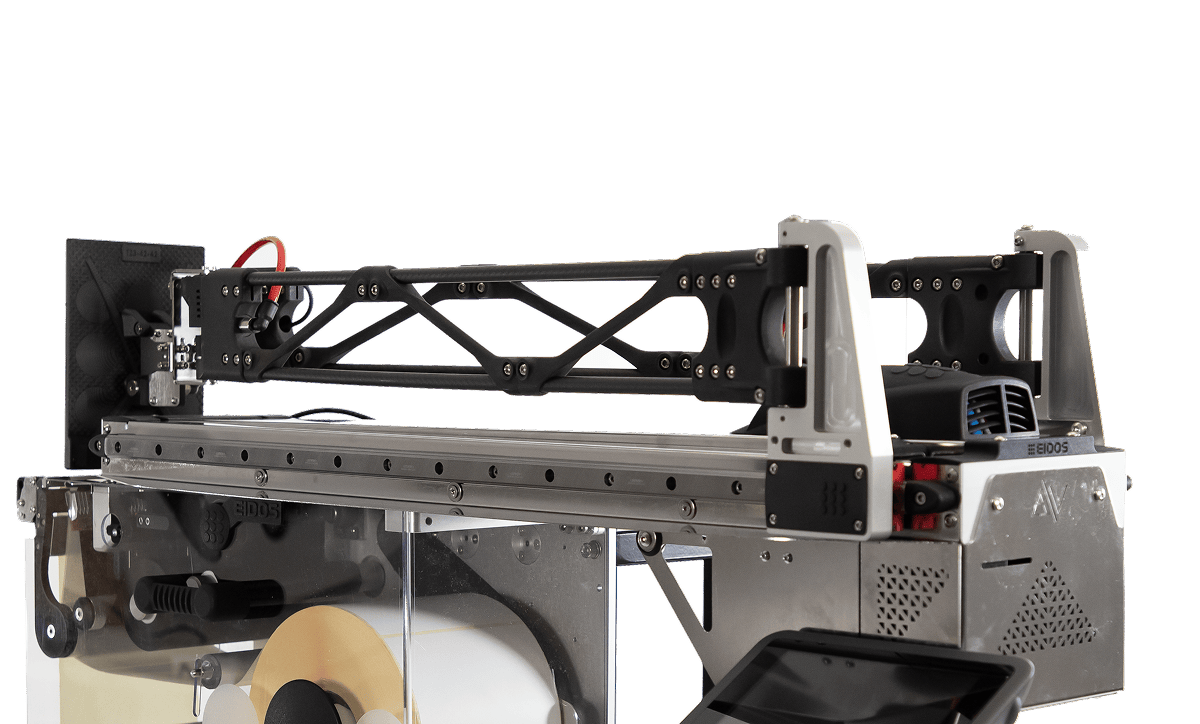

Applicatori Compatibili

Lista completa degli applicatori supportati dalla PTS. Gli applicatori possono richiedere l’alimentazione di aria compressa. Consumo di aria a 6 bar: picco 40 l/min, consumo medio 5÷6 litri/ciclo.

Linear Short, Long, Extra-Long, Ultra-Long – Linear Wrap – Rotor Short, Rotor Long, Rotor Fast – Static Blow – 3-SIDES – Direct Dispensing

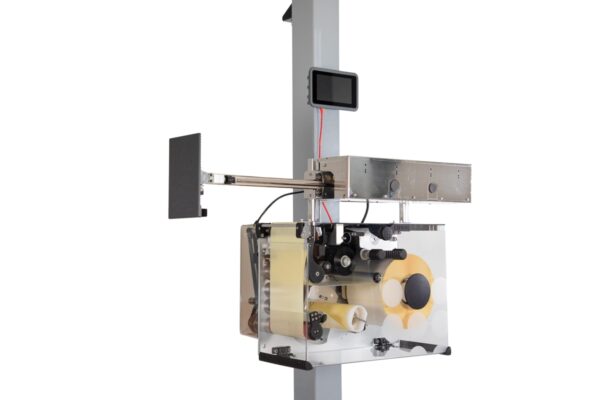

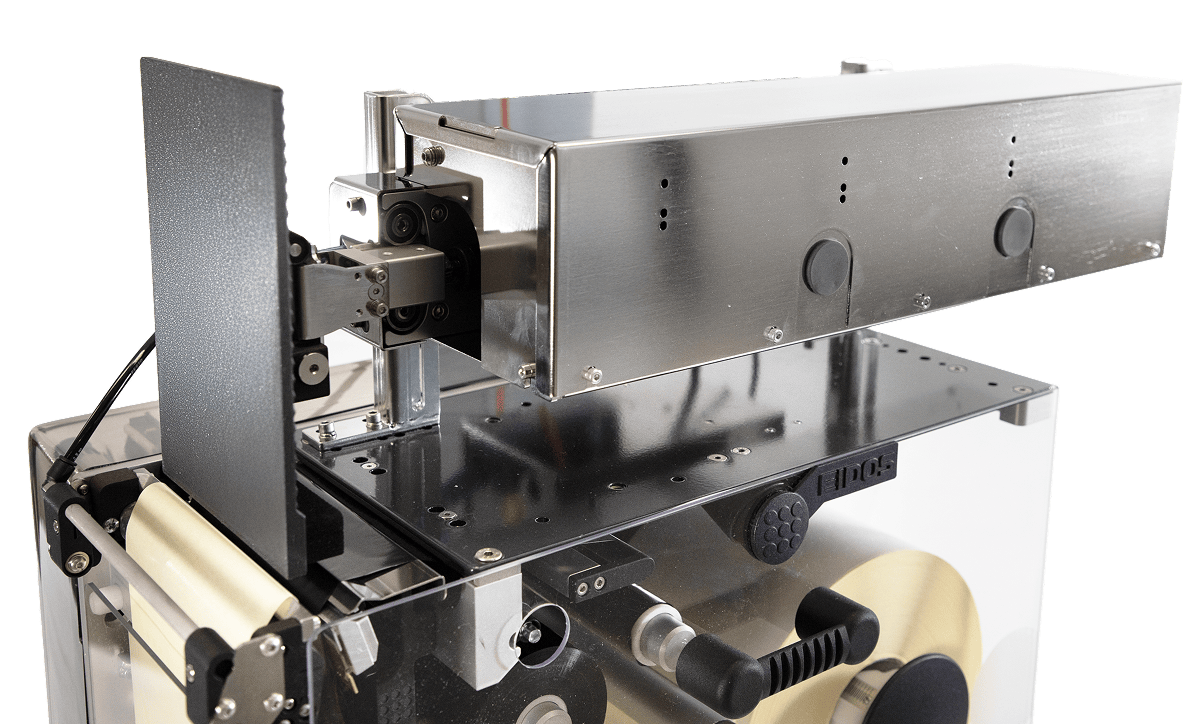

Linear

Short, Long, Extra-Long, Ultra-Long
Linear Wrap

Rotor

Short, Long

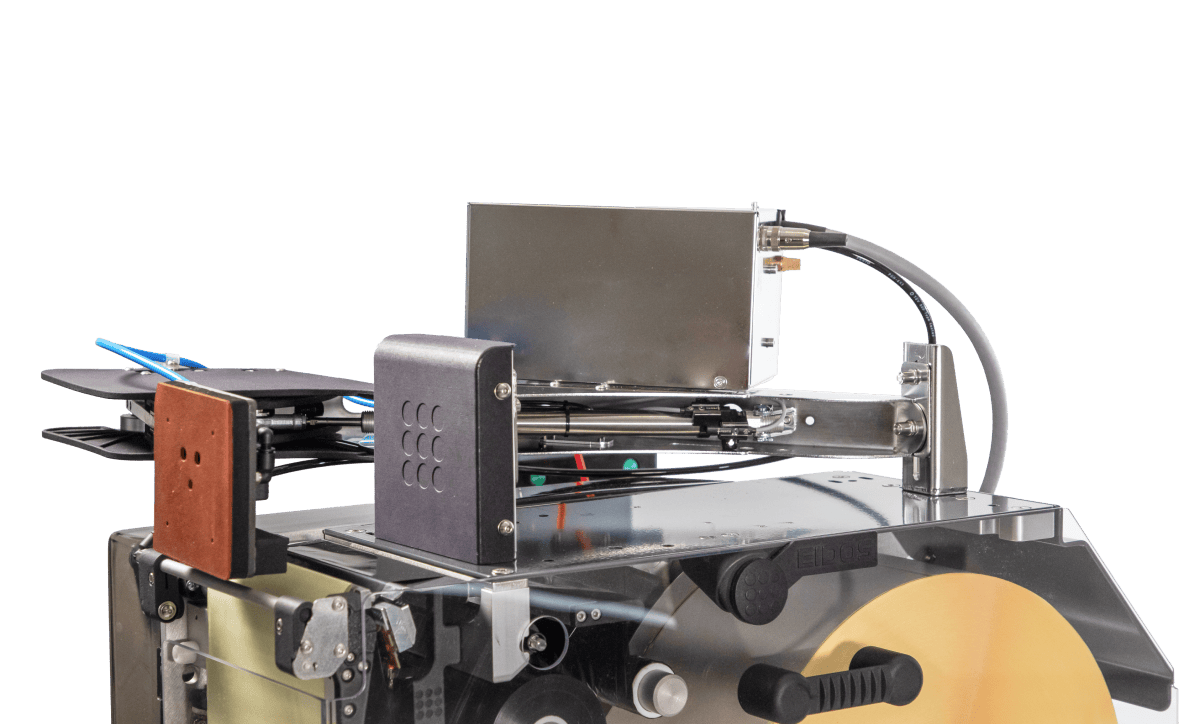

Rotor Fast

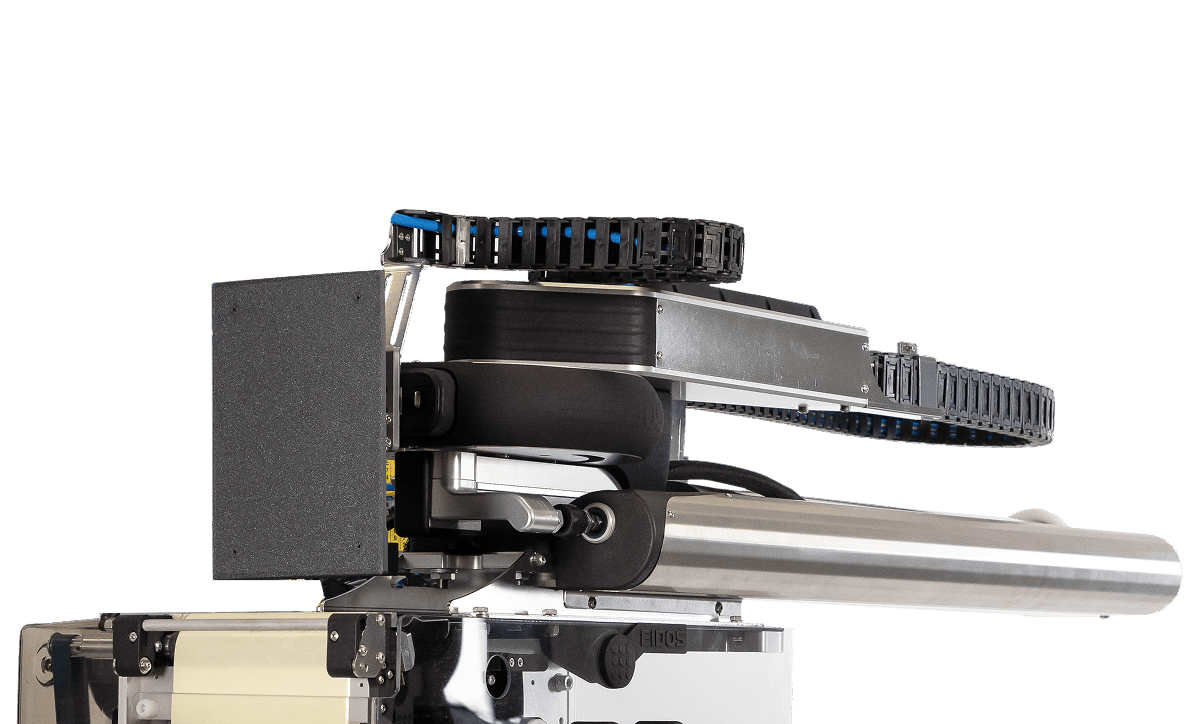

3-Sides

Applicazione su tre lati del prodotto

Vuoi maggiori informazioni?

Scopri di più

Specifiche Tecniche Dettagliate

Tutte le specifiche tecniche della PTS per una valutazione completa delle prestazioni e della compatibilità con le vostre linee produttive.

Alimentazione e Potenza

Alimentazione: 48Vdc – 320W richiesti
Possibilità: adattatore AC/DC, alimentatore DIN AC/DC
Alimentazione cliente: 48Vdc 320W fornita dal cliente
Consumo energetico: Ottimizzato per efficienza

HMI e Interfaccia Utente

Tipo: Basata su pagine HTML
Display: HMI capacitivo a colori da 7″ PoE
Fissaggio: Magnetico per facilità d’uso
Alternative: PC con browser
Lingue: IT, EN, DE, ES, FR, CS, HU, KO, NL, PL, RU, ZH, AR
Interface: Icone intuitive per parametri e funzioni

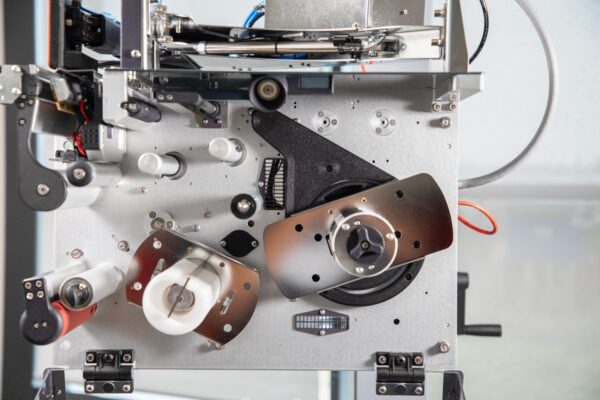

Unità Stampante

Schede elettroniche: Facilmente sostituibili
Fotocellula carta: Accesso semplificato
Testina di stampa: Sostituzione rapida
Rullo di stampa: Manutenzione facilitata
Rullo encoder nastro: Accesso diretto
Rullo alimentazione carta: Sostituibile facilment

Peso e Dimensioni

Peso PTS: 27 Kg (senza consumabili)
Peso PTS-XT: 29 Kg (senza consumabili)
Dimensioni PTS: 550 x 393 x 360 mm (L x H x P)
Dimensioni PTS-XT: 655 x 393 x 360 mm (L x H x P)

Connettività

USB: 2 x porte USB-A per chiavette di memoria
Seriale: 1 x porta RS232
Ethernet LAN: Per comunicazione dati con IP fisso o DHCP
Porte comunicazione: 30000, 9100 o personalizzabile
Ethernet PoE: Per connessione e alimentazione HMI

Condizioni Ambientali

Temperatura stoccaggio: da -20°C a +50°C
Temperatura operativa: da +5°C a +40°C
Umidità ambiente: da 10% a 60% non condensante
Protezione stampante: IP20
Protezione Touch Panel: IP20 (IP55 opzionale)
Ambiente esplosivo: Non adatto (ATEX)

Standard e Conformità

Direttiva Macchine: 2006/42/CE conforme
Supporti compatibili: 59SUR40 per qualsiasi modello
Certificazioni: CE, standard europei

Software Compatibili

EIDOS: EASYCODE32, ELIB32/64, LABELCRAFT
Terze parti: NICELABEL
File ZPL da: BARTENDER, CODESOFT, LABELVIEW
Altri: BAR-ONE, Manage.ID, ecc.

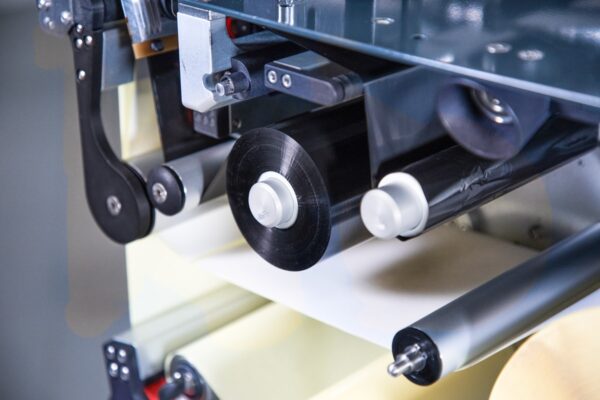

Consumabili Nastro

Lunghezza: max 1200m
Larghezze standard: 30, 40, 55, 85, 110, 130, 150, 165mm
Lato inchiostro: interno (standard EIDOS) o esterno
Selezione: Selezionabile da parametro software

Consumabili Carta

Diametro esterno bobina: max 250mm (PTS), max 350mm (PTS-XT)
Diametro massimo riavvolgibile: 310mm
Larghezza massima carta siliconata: 170mm
Diametro anima bobina: 76mm (3 pollici) standard
Lunghezza etichetta stampabile: 210mm standard
Lunghezza minima etichetta: 5mm
Larghezza massima etichetta: 160mm (con testina da 6″)
Etichette più lunghe: Disponibili a richiesta

Tipi di Materiali Supportati

Carta Vellum: Standard per applicazioni generali
Carta patinata: Per stampe di alta qualità
Etichette plastica bianca: Per ambienti difficili
Etichette plastica trasparente: Con tag nero o foro
Carta termica: Con serie testine termiche KCE
